密码锁作为现代安防系统的重要组成部分，已广泛应用于日常生活和工业控制中。基于51单片机的密码锁电路设计，凭借其成本低廉、性能稳定、编程灵活等优势，成为了电子设计与嵌入式系统学习的经典项目。本文将系统阐述该密码锁的电路设计原理、关键集成电路模块以及软件控制逻辑。

一、 系统总体设计框架

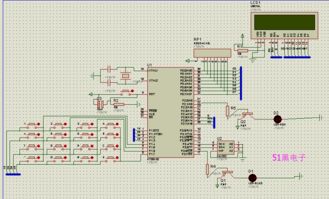

整个密码锁系统以51单片机（如AT89C51/52）为核心控制器，其外围电路主要包括：矩阵键盘输入模块、LCD1602液晶显示模块、继电器或电磁锁驱动模块、声光提示（蜂鸣器与LED）模块以及用于存储预设密码的EEPROM（如AT24C02）模块。系统工作流程为：用户通过矩阵键盘输入密码，单片机接收并处理输入数据，与存储在EEPROM中的预设密码进行比对，根据比对结果控制电磁锁的开启与关闭，并通过LCD和声光器件给予用户操作反馈。

二、 关键集成电路与外围电路设计

1. 核心控制单元：采用经典的51单片机，其内部集成了CPU、RAM、ROM、定时/计数器及并行I/O口，是系统的“大脑”。设计时需连接复位电路（上电复位与手动复位）和时钟电路（通常采用12MHz晶振），确保单片机稳定运行。
2. 输入模块：采用4x4矩阵键盘，仅需占用单片机的8个I/O口即可实现16个按键（0-9数字键、确认、取消、修改密码等功能键）的识别，极大节省了I/O资源。通过行列扫描法读取键值。
3. 显示模块：LCD1602液晶显示器能够显示两行共32个字符，用于实时显示输入密码的位数（通常用“*”代替）、操作提示信息（如“请输入密码”、“密码正确”、“错误，请重试”）等。其与单片机采用8位并行数据接口或更省I/O的4位接口模式连接。
4. 存储模块：AT24C02是一款I2C总线接口的EEPROM，用于掉电后仍能保存预设密码及用户设置。其电路设计简单，仅需两条线（SCL， SDA）与单片机相连，并加上拉电阻。
5. 锁具驱动模块：单片机I/O口驱动能力有限，不能直接驱动电磁锁或继电器。通常采用三极管（如S8050）或达林顿管（如ULN2003）构成开关放大电路，由单片机输出高低电平控制三极管的通断，从而驱动继电器吸合或释放，进而控制电磁锁的电源通断。
6. 提示模块：包括LED指示灯（如绿色代表开锁、红色代表错误或报警）和蜂鸣器。蜂鸣器分为有源和无源两种，有源蜂鸣器直接由I/O口电平驱动发声，无源蜂鸣器则需要PWM波驱动以产生不同音调。

三、 软件设计逻辑
软件程序采用C语言在Keil等开发环境中编写，主要实现以下功能：

• 系统初始化：配置I/O口、定时器、中断，初始化LCD显示屏，从EEPROM读取预设密码至RAM。
• 键盘扫描与键值处理：循环扫描键盘，获取有效键值，并处理按键消抖。根据当前系统状态（如输入密码状态、设置密码状态）执行不同操作。
• 密码比对与逻辑控制：在用户按下“确认”键后，将输入的临时密码与存储的密码进行比对。若一致，则驱动开锁并给出成功提示；若不一致，则错误计数加一，达到设定错误次数（如3次）后触发报警（蜂鸣器长鸣、红灯闪烁）或锁定键盘一段时间。
• 密码修改功能：在验证旧密码正确后，允许用户输入新密码，并将新密码存入EEPROM，实现密码更新。
• 人机交互显示：实时更新LCD显示内容，配合LED和蜂鸣器，提供清晰的操作引导和状态反馈。

四、 与优化方向
基于51单片机的密码锁电路设计，集成了数字逻辑、人机交互、存储与驱动等多方面知识，是一个综合性很强的实践项目。其电路结构清晰，易于实现和调试。为进一步提升系统性能，可考虑以下优化：增加无线遥控（如RFID或蓝牙）开锁功能；引入虚位密码技术提升安全性；设计管理员分级权限；采用低功耗设计以延长电池供电时间；或使用更高级的微控制器（如STM32）以支持更复杂的加密算法和触摸屏交互。
该设计不仅巩固了单片机原理与应用的知识，也为后续从事更复杂的嵌入式系统开发奠定了坚实基础。
